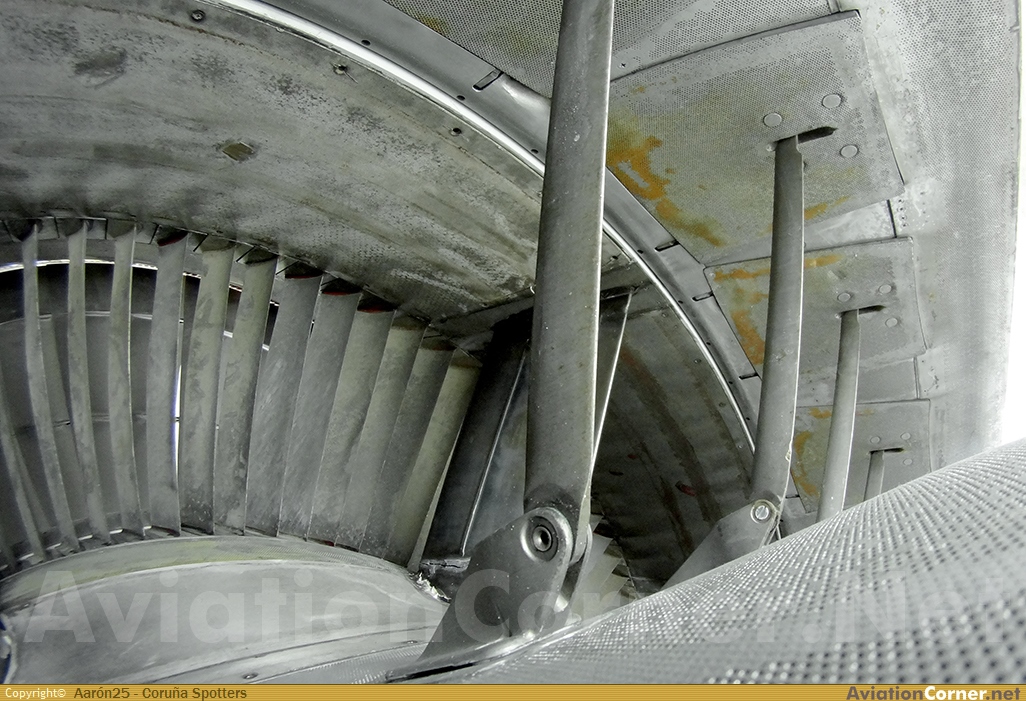

Interior del conducto de flujo secundario del motor Pratt & Witney JT9D del "Lope de Vega".
Aquí podemos ver, de izquierda a derecha: parte de los álabes del fan, los cuales están parcialmente ocultos tras los álabes estáticos encargados de canalizar y estabilizar el flujo secundario que circula alrededor de la turbina; si seguimos nuestro recorrido llegamos a unos pequeños "brazos", estos forman parte del sistema de actuación de la reversa de empuje; finalmente se ven las aletas plegables responsables de impedir el paso del aire hacia atrás y desviarlo hacia delante cuando se activan las reversas. Ese aire desviado termina saliendo por las rejillas que se ven desde el exterior cuando se desplaza el carenado del motor hacia atrás.
